層流罩裝置是一種能將操作員與產品屏蔽隔離的設備，其主要目的是避免產品受到污染。該裝置的工作原理基于層流氣流的運動規律，通過特定的過濾裝置使空氣以一定的速度水平流動，形成向下的氣流。這種氣流速度均勻、方向一致，能夠有效地排除空氣中的微粒和微生物。

層流罩裝置通常由頂部送風和底部排風系統組成。送風系統通過風機將空氣抽入，經過高效空氣過濾器過濾后送入層流罩內。在層流罩內，送風系統通過特殊設計的送風口向下方向排布，使空氣成為一個均勻的水平風流狀態。而底部的排風系統通過排風口將罩內的污染物及顆粒物排出，保持罩內的潔凈狀態。


(1）層流罩 層流罩是垂直單向流的局部潔凈送風裝置，局部區域的空氣潔凈度可達5級(100 級）或更高級別的潔凈環境，潔凈度的高低取決于高效過濾器的性能。層流罩按結構分為有風機和無風機、前回風型和后回風型；按安裝方式分為立（柱）式和吊裝式。其基本組成有外殼、預過濾器、風機 （有風機的）、高效過濾器、靜壓箱和配套電器、自控裝置等。有風機單向流（層流）罩的進風一般取自潔凈廠房，亦可取自技術夾層，但其構造有所不同，設計時應該注意。無風機層流罩，主要由高效過濾器和箱體組成，其進風取自凈化空調系統。

(2）余壓閥 余壓閥是為了維持一定的室內靜壓而設置的，它是一個單向開啟的風量調節裝置，按靜壓差來調整開啟度，用砝碼的位置來平衡風壓。通過余壓閥的風量一般在5~20m°/min之間，維持壓差在 5~40Pa之間。余壓閥對急劇的靜壓變化有很好的適應性，一般宜設置在靜壓差不同的潔凈室之間下風側的外墻上，并不得設在明顯地影響下游側的室內氣流的場所。

余壓閥的選擇與安裝：

①余壓閥的結構應能正確地動作，可動部分加工精度滿足要求；

②靜壓差急劇變化時反應靈敏；

③構造上不易積灰；

④ 設置在防火分區墻上時，應采用可靠的不燃材料制作；

⑤按計算的漏風量可以排出的原則決定大小及設置臺數，其排出風速不應明顯地影響下游側室內氣流狀態。
?
（3） 傳遞窗

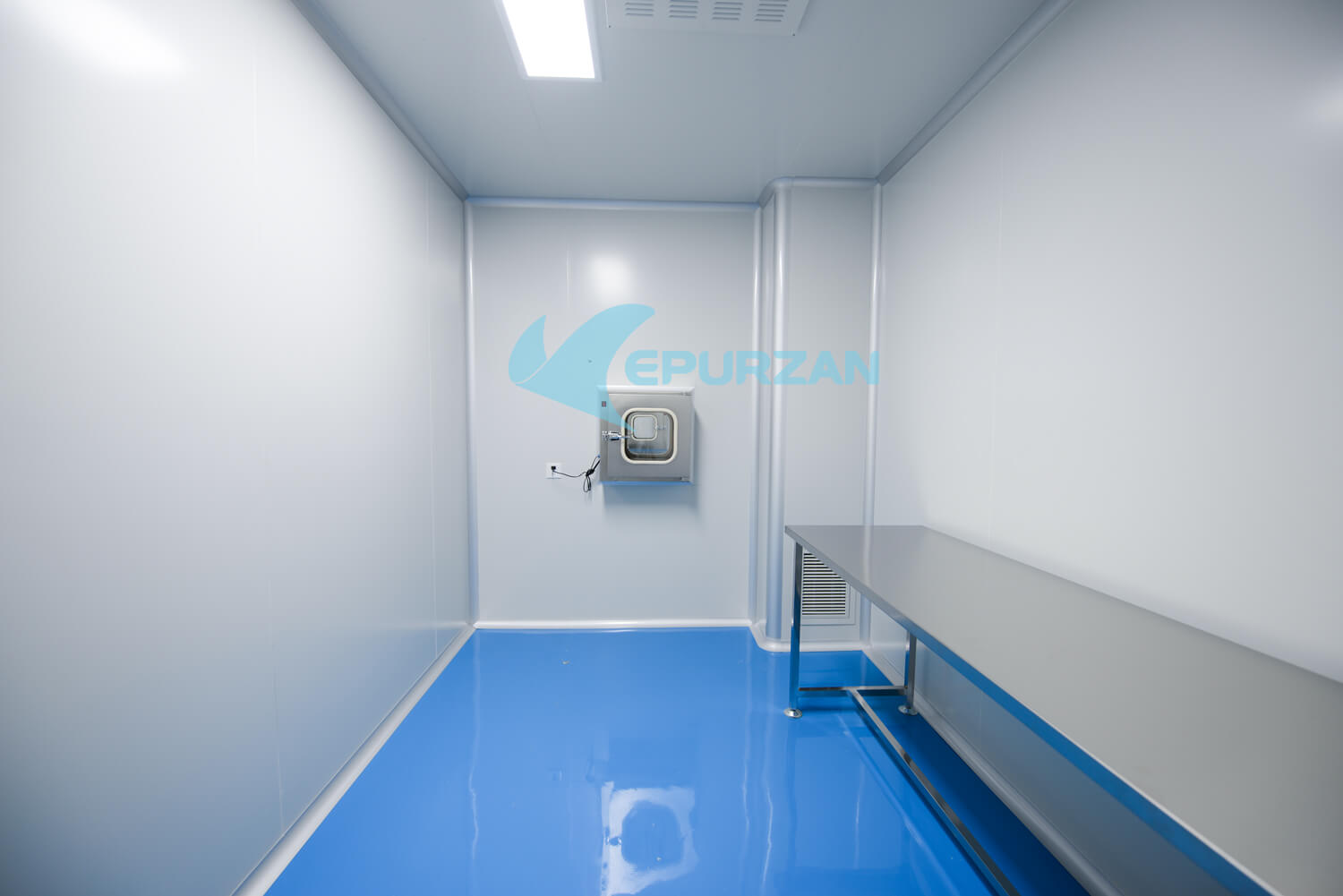

傳遞窗是潔凈室內與外面?zhèn)鬟f物品時，防止污染或交又污染的裝置，主要用于潔凈室之間、潔凈室(區）與非潔凈室（區）之間小物件的傳遞，可減少潔凈室的開門次數，也有利于潔凈室的壓力保持等。傳遞窗分為三大類：電子聯鎖傳遞窗、機械聯鎖傳遞窗與自凈傳遞窗。傳遞窗的制作材料分為不銹鋼和冷噴塑，表面應做到平整光潔，傳遞窗兩邊門配備拉手，方便開關。電子聯鎖傳遞窗，窗門采用電子聯鎖裝置的方式開啟與聯鎖，窗內裝有紫外線燈；機械聯鎖傳遞窗，窗門采用機械聯鎖裝置的方式開啟與聯鎖，窗內裝有紫外線燈、風機和高效過濾器等凈化裝置。傳遞窗的尺寸有多種，例如工作區尺寸為 600mm x 600mm x600mm . 600mm × 800mm × 600mm、800mm X 1000mm x 600mm 等，也可根據實際需要定制。

此外，層流罩裝置不僅具有避免產品污染的主要作用，還能將操作區域與外部環境隔離開來，防止操作人員受到外部污染物的侵襲，保護人員的安全和健康。在一些對操作環境要求非常高的實驗中，它可以提供一個純凈的操作環境，防止外部的微生物對實驗結果產生影響。同時，層流罩內部通常采用高效過濾器和氣流調節裝置，可以提供穩定的溫度、濕度和氣流速度，從而保持操作區域的恒定環境。

總的來說，層流罩裝置是一種利用層流氣流的原理，通過過濾裝置對空氣進行處理，從而保持環境潔凈的設備。它在多個領域都有廣泛的應用，為操作員和產品提供了一個安全、潔凈的工作環境。
